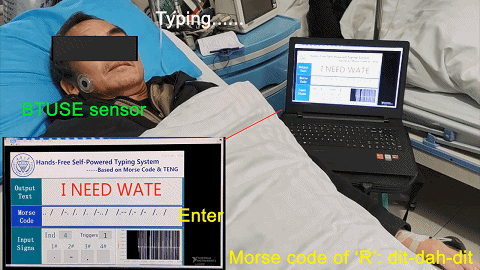

是什么讓病人無需說話，就能在電腦屏幕上打出 “I NEED WATER” 去向醫護人員要水喝？

?

圖 | 病人在屏幕上打字（來源：受訪者）

?

這是由重慶大學賀顯明、郭恒宇、牟笑靜等人與王中林院士合作，受蛙鳴行為的啟發，聯合開發的一款免提打字通信系統，該系統可幫助殘疾人與外界通信。

?

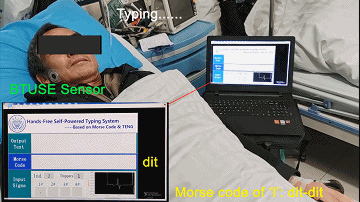

盲打測試中，病人首先打出 “I”。

?

動圖 | 打出字母 “I”（來源：受訪者）

?

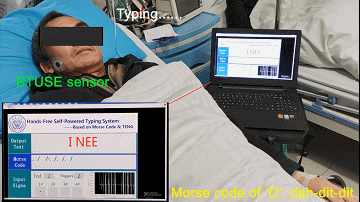

然后再打出 “ NEED”，最后打出 “WATER” 便有了文章開頭的 “I NEED WATER”。

?

動圖 | 打出 “NEED”（來源：受訪者）

?

該系統的全稱叫基于 BTUSE 傳感器的免提打字通信系統，其中 BTUSE 是 bionic triboelectric nanogenerator-based ultra-sensitive self-powered electromechanical 的縮寫，即基于摩擦納米發電機的超靈敏自供電的仿生機電傳感器。

由于該傳感器輸出的是一種脈沖信號，所以該研究團隊使用莫爾斯電碼作為通信協議，來實現殘疾人或者病人的人機交互。

他們將一個觸發信號設置為“dit”，兩個觸發信號設置為“dah”，三個觸發信號設置為“Enter”，四個觸發信號設置為“backspace”。

?

其中，“dit” 和 “dah” 之間的時間間隔是一個重要參數，在短時間間隔下，用戶必須快速觸發，而長時間間隔則會降低通信效率。

?

這意味著，由于不同的觸發習慣，每個用戶都有一個獨特的最優值，而最優值是效率和精度之間的折衷值，可通過機器學習算法的預訓練得到。

?

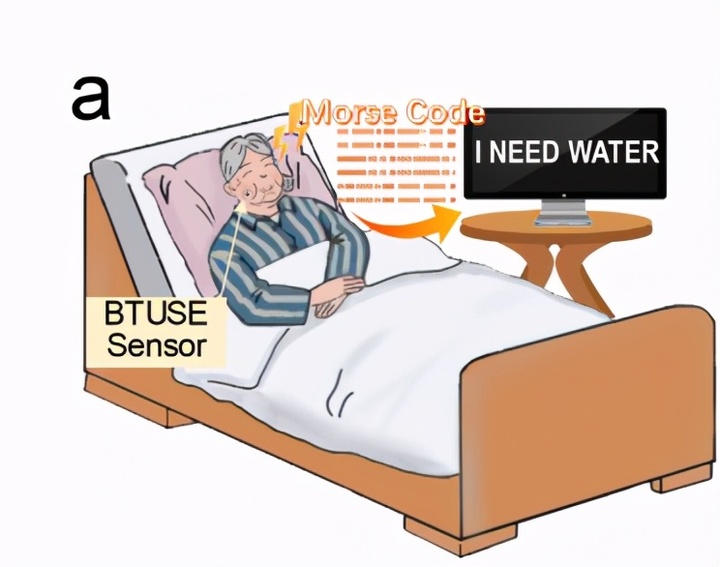

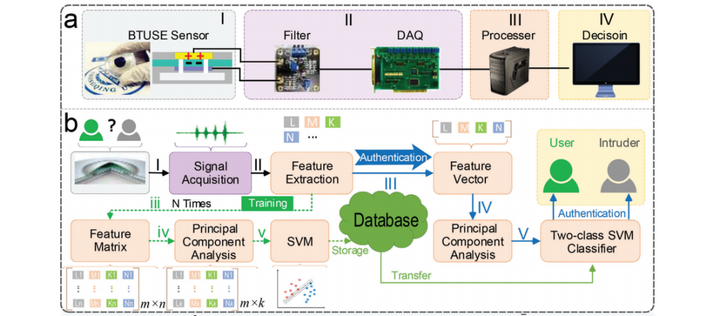

圖 | 免提打字通信系統（來源：受訪者）

?

在支持向量機（SVM）模型中進行預訓練后，該團隊獲得了 96.3% 的高識別準確率。根據莫爾斯電碼的一般規則，所有字母都可以用 “dit” 和 “dah” 來表示。

?

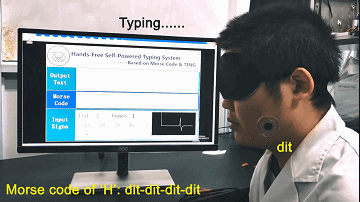

在演示中，該研究團隊根據莫爾斯電碼規則成功輸入了單詞 “HMI”（Human Machine Interface 的縮寫，即人機接口，又叫人機界面）。

?

圖 | 根據莫爾斯電碼規則成功輸入了單詞 “HMI”（來源：受訪者）

?

作為一種新型醫療通信輔助設備，基于 BTUSE 傳感器的免提打字通信系統在智慧醫療方面具有較好的應用前景。

事實上，免提打字通信系統只是該研究團隊成果的具體應用之一。圍繞 BTUSE 傳感器，該研究團隊撰寫了論文并于近期發表在?Advanced Science。

論文標題為《用于肌肉觸發通信應用的仿生超靈敏自供電機電傳感器》（Bionic Ultra-Sensitive Self-Powered Electromechanical Sensor for Muscle-Triggered Communication Application），是由重慶大學賀顯明、郭恒宇、牟笑靜等人與王中林院士合作共同發表。

?

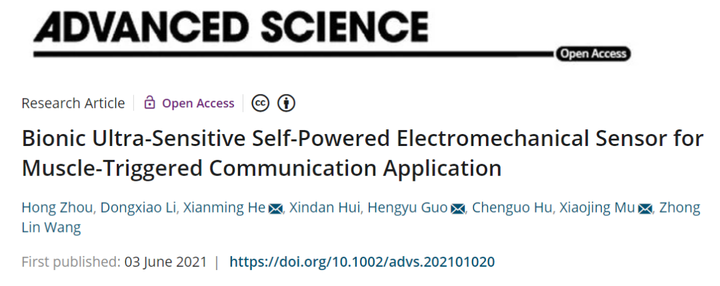

圖 | 相關論文（來源：受訪者）

?

以青蛙“咕呱”為啟發，研發出超靈敏自供電的仿生機電傳感器

?

摩擦納米發電機（TENG，Triboelectric Nanogenerator），是基于接觸起電（contact electrification）和靜電感應（electrostatic induction）耦合，可收集人體與環境中的微小機械能的新型微能源技術。

自幾年前由王中林院士團隊首次發明以來，它已廣泛應用于環境能量采集、自驅動傳感（人機界面、穿戴式電子產品、環境監測、醫療康復、智能書寫和語音識別等）和藍色能源等領域。

?

TENG 具有高輸出性能、輕薄、柔性和較好的穩定性等優勢，故可用于開發穩定舒適的人機交互應用。

具體以怎樣的形式交互？該研究團隊想到了仿生青蛙。

他們發現，當雄蛙呱呱叫時，由肌肉控制的大嘴輕微收縮（微運動），擠壓出來的氣流推動青蛙的外部聲囊發生明顯的變形。然后，聲帶的共振會增強聲帶的聲音

受青蛙呱叫行為的啟發，該研究團隊研發出這種基于 TENG 的超靈敏自供電的仿生機電傳感器，它可將咬肌肌肉的實時微運動，轉化為人機交互的控制命令。

?

圖 | 雄蛙呱呱叫（來源：受訪者）

?

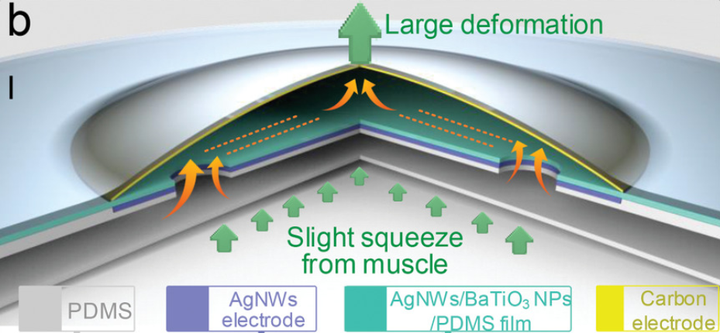

如下圖所示，BTUSE 傳感器集成了具有放大效果的運動模塊、以及可產生電信號的 TENG 模塊。運動模塊包括傳感膜、以及由間隔層分離的振動膜，其中穿透間隔層的孔隙可作為空氣呼吸通道。

?

圖 | BTUSE 傳感器的結構示意圖（來源：受訪者）

?

半徑為 14 mm、距離間隔層為 5 mm的傳感膜，就像青蛙的嘴一樣，會隨著肌肉縮放而變形。

同樣，半徑為 7 mm 并與間隔層緊密接觸的振動膜，可以模仿青蛙外部聲囊的功能，在傳感膜的驅動下，它會產生大幅度變形。

?

圖 | 傳感器青蛙鳴叫（來源：受訪者）

?

這里有個小細節，所有薄膜都被設計成圓形，是因為圓形邊界的曲率與其他形狀相同，從而能實現又小又均勻的應力分布。

?

接著，通過模擬口腔的結構和聲囊，該團隊使用柔性 PDMS 彈性體（聚二甲基硅氧烷，一種疏水的有機硅材料），制備出了傳感膜和可變形振動膜，這時便可將咬肌的微小波動，放大為振動膜的大幅度變形。此時，再把 TENG 技術融入到仿生結構中，即可把薄膜的振動轉換為電信號。

研究中，該研究團隊還運用摩擦材料摻雜改性技術，讓摩擦電層的表面電荷密度實現最大化，借此增強摩擦電層的信號強度。

?

（來源：受訪者）

?

據悉，該傳感器的靈敏度為 54.6 mV mm -1、強度信號為 ±700 mV、傳感范圍為 0-5 mm。相比傳統的生物電位肌電圖方法，它的信號強度高出 206 倍。

?

利用摩斯電碼和機器學習算法，該傳感器可實現安全、準確且穩定的通信輔助人機交互應用，其中準確度達 96.3%。

?

BTUSE 傳感器可將用戶咬肌的實時微動，轉化成人機界面的控制命令，同時作為摩斯電碼的通信協議，可應用于人機交互中。

基于 BTUSE 傳感器的高性能，該研究團隊將 莫爾斯電碼作為通信協議引入 HMI 應用，并開發出了上述免提打字通信系統。

?

（來源：受訪者）

?

原理基于接觸帶電和靜電感應的耦合

?

TENG 模塊由銀納米線（AgNWs）基底部電極、銀納米線/鈦酸鋇納米顆粒/聚二甲基硅氧烷（Ag NWs/BaTiO3 NPs/PDMS）復合摩擦材料（下稱“摩擦材料”）、以及碳基頂部電極組成。

其中，底部電極和摩擦層被集成為一個間隔層，頂部電極附著在振動膜上，當薄膜振動時，它與摩擦材料接觸/分離。

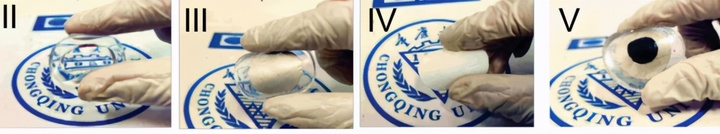

下圖分別是傳感膜、底部電極、摩擦層和最終組裝的裝置，這些裝置的靈活性可幫助提高用戶體驗。

?

圖 | 傳感膜、底部電極、摩擦層和最終組裝的傳感器（來源：受訪者）

?

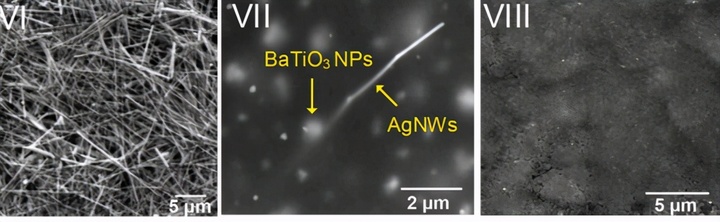

下面的掃描電子顯微鏡（SEM）圖像，分別顯示了銀納米線、摩擦材料和碳基導電膜的微觀形貌圖。它們的微觀形貌會影響器件的信號強度。

?

圖 | 銀納米線、摩擦材料和碳基導電膜的 SEM 圖（來源：受訪者）

?

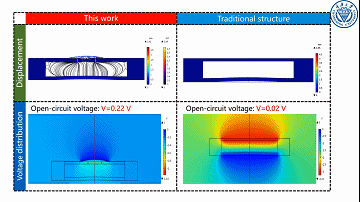

該研究團隊表示，BTUSE 傳感器中的放大效應，源于傳感膜和振動膜之間的尺寸差異。其中，肌肉運動會導致傳感器中的空氣被壓縮，但這種影響可以忽略不計，因此由感測膜的輕微變形擠壓出的空氣體積等于振動膜的體積。

?

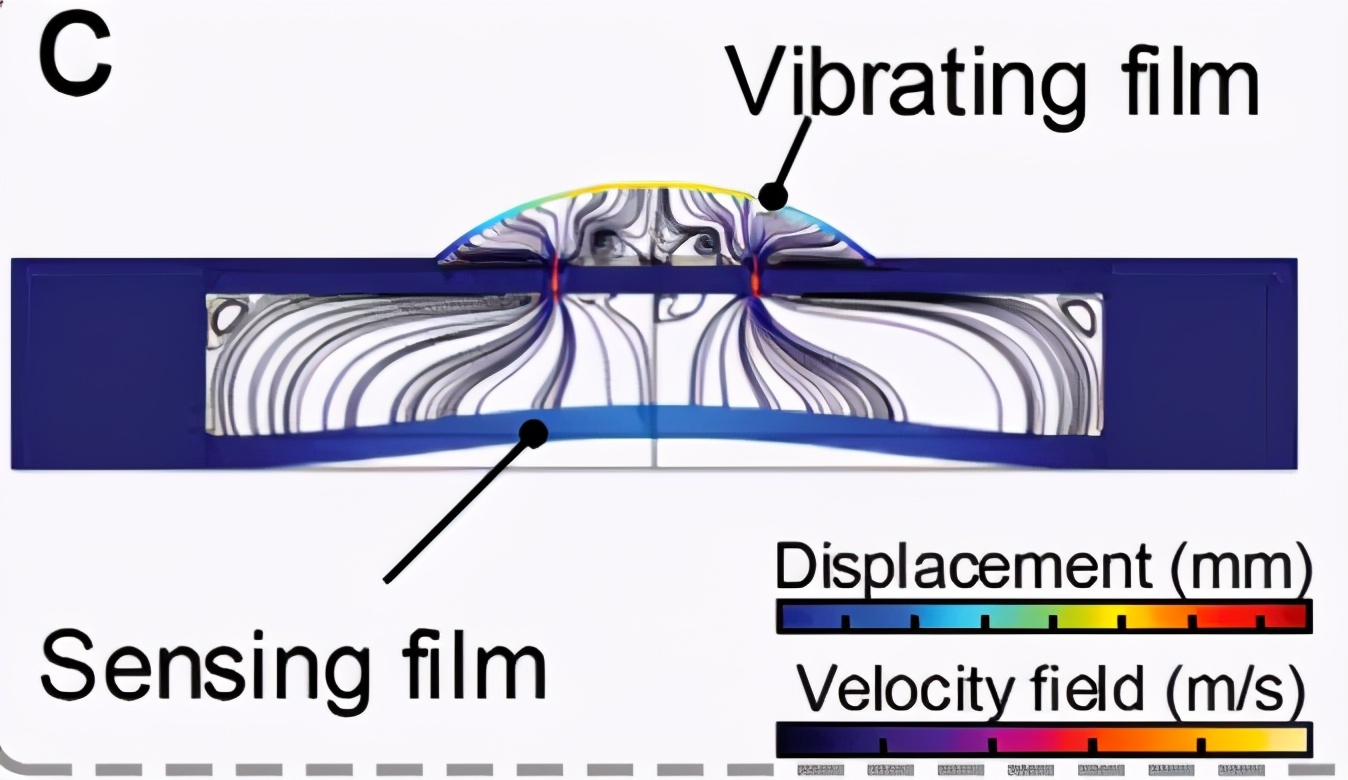

圖 | 傳感膜和振動膜之間的尺寸差異（來源：受訪者）

?

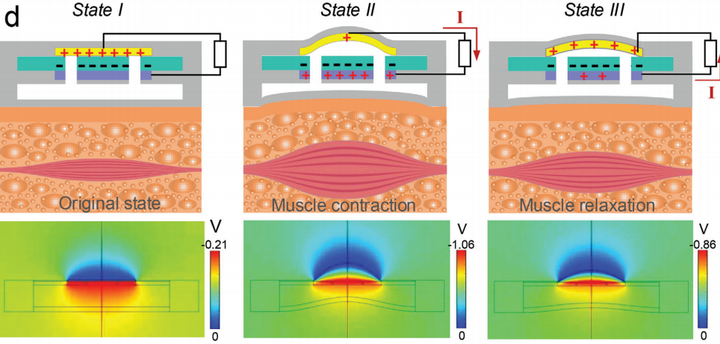

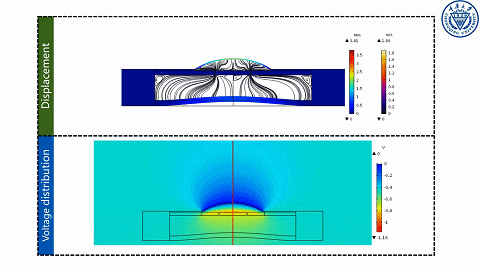

BTUSE 傳感器產生電氣輸出信號的原理，是基于接觸帶電和靜電感應的耦合。下圖顯示了它在肌肉收縮和放松過程中的發電過程，包括電荷轉移行為和 COMSOL 模擬的電位分布。

?

圖 | BTUSE 傳感器在肌肉收縮和放松過程中的發電過程，及電荷轉移行為和 COMSOL 模擬的電位分布（來源：受訪者）

?

在初始階段，摩擦薄膜帶負電，碳基電極則帶正電，這些電荷是通過幾次接觸分離循環獲得的。

在傳感器的肌肉收縮階段，由振動膜驅動的頂部電極會逐漸離開摩擦材料，這會導致兩層之間的電位差逐漸增加。

然后，電子會從頂部電極流到銀納米線底部電極。在肌肉松弛的中間階段，在傳感膜的彈性力和以及振動薄膜的壓力下，頂部電極可逐漸回到初始狀態，這會導致電位差逐漸降低，并會讓外部電路產生相反的電流。而這正是信號生成過程的整個周期。

?

采用防水性材料與密封結構，可在出汗環境下穩定工作

?

除了研究摩擦材料對 BTUSE 傳感器輸出的影響外，該研究團隊還研究了裝置結構尺寸對輸出的影響，如振動膜的尺寸、厚度以及呼吸孔的布置。

?

為實現對于 BTUSE 傳感器性能的定量描述，他使用振動平臺和位移傳感器來控制振動膜的變形。

?

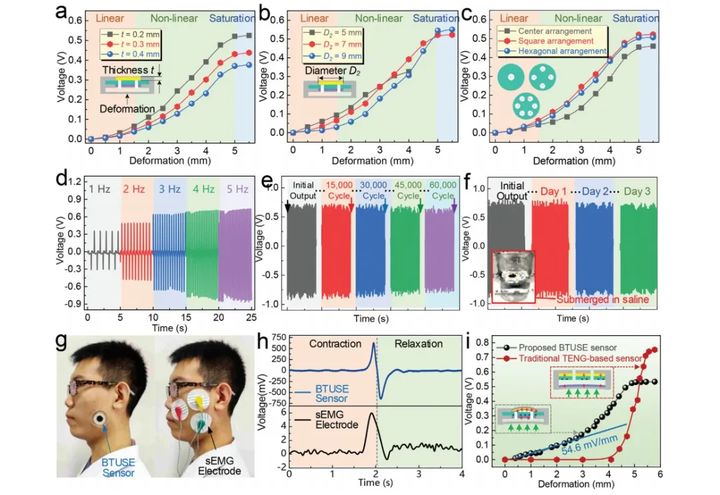

實驗中，他們發現了一個規律現象：隨著變形的增加，不同構型的傳感器的輸出，經歷了三個變化階段，分別是線性增加階段、非線性增加階段和飽和階段。

?

（來源：受訪者）

?

這三個階段分別對應 BTUSE 傳感器在肌肉驅動的小變形、大變形和過度變形中工作。該研究團隊還發現，薄膜厚度越薄，靈敏度和信號強度也越好。

緊接著，該團隊還研究了傳感器的表征如頻率響應、穩定性和防水。如前所述，一定范圍內，BTUSE 傳感器的電學輸出會隨著頻率增加而逐漸增大。為研究長期實際應用中的穩定性和耐久性，該研究團隊以5Hz的頻率對其進行了 60 000 個周期的重復變形實驗。

?

（來源：受訪者）

?

結果證明，整個過程中傳感器的輸出始終保持穩定，由于其外層的 PDMS 密封層，即便浸水后其輸出性能也不受影響，因此可在出汗環境下穩定工作。

談及未來，該團隊表示免提系統不是終點而是起點，病魔無情，科技有愛，未來我們會致力于研發更靈敏、更舒適、更友好的人機交互系統，讓人人都能感受到科技的魅力，享受到科技的便利。據世界衛生組織（WHO）統計，目前全球有 10 億左右殘疾人。他們也被要求在疫情期間出示健康碼，這就得使用智能手機。

多數殘疾人用的手機，是基于正常人的需求設計而來。智能產品給正常人帶來了方便，但卻可能給他們帶來更大的不便，因此專為殘疾人設計的人機交互系統寥寥無幾。而該團隊的工作瞄準這一小眾群體，正是科技向善的彰顯。
