看《超人》漫畫和電影時，我們都會對超人的X射線透視眼留下深刻印象。這種超能力讓超人一眼看穿了蝙蝠俠的真實身份，他幾乎可以把周圍的世界盡收眼底“一覽無余”。

如果科技可以實現類似這種科幻的暢想，那將帶來非常重要的現實意義。比如，地震發生后，房屋倒塌，大廈變成瓦礫，人和動物可能不幸被掩埋在廢墟中。這種情況下，救援人員都會拼命地在廢墟中尋找生命的跡象。想象一下，如果救援人員能“透視”瓦礫，發現廢墟之下的幸存者，測量他們的生命體征，甚至直接產生受害者的圖像，這將帶來質的改變。

事實上，這樣的現實或許離我們并沒有那么遙遠。借助“穿墻透視雷達技術”，這很快將成為可能。早期版本的技術能夠顯示一個人是否在房間里，它已經投入使用了數年，還有一些技術能夠在某些特定條件下測量出生命體征的信號。

Aly Fathy是一名研究電磁通信和成像系統的電氣工程師。他和其他一些工程師正借助高速計算機、新型算法和能夠收集大量數據的雷達收發器，讓現實中的技術更接近超人那種“透視眼”的效果。

這項新興技術能夠確定墻體或障礙物后面有多少人，他們在哪里，可能攜帶著什么物品，在軍事用途中，它甚至可以確定他們可能穿著什么類型的護甲。

“Radar”（雷達）原本是“RAdio Detection And Ranging”（無線電探測與測距）的縮寫。和手機一樣，雷達使用的也是電磁波，它利用無線電波發送以光速傳播的信號。如果信號遇見物體，比如一架飛機，它就會被反射回接收器，在一定的延時后，雷達的屏幕上就能看到反射回來的波，這就可以用來估計物體的位置。

1842年，奧地利物理學家克里斯蒂安·多普勒（Christian Doppler）描述了一種現在被稱為“多普勒效應”的現象，它說的是，信號頻率的變化與信號源的速度和方向有關。一個簡單的例子就是救護車向你駛來，經過你身邊隨后遠離時，你能感覺到它的警報聲調發生變化。

多普勒雷達正是利用這種效應來比較發射和反射信號的頻率，從而確定移動物體的方向和速度，比如雷雨和超速的汽車。多普勒效應可用于檢測微小的運動，包括心跳和呼吸相關的胸腔運動。在這種情況下，多普勒雷達會向人體發射信號，反射的信號因吸入或呼出動作而不同，甚至?xí)蛐穆识a(chǎn)生差異。因此，這項技術能夠準確地測量這些生命體征。

當波遇見實心墻體（比如石膏墻或木墻）時，其中一部分會從表面反射回來，而剩下的一部分則能穿過墻壁，特別是相對低頻的無線電。如果發射的波遇到了金屬物體或者人體時，它就可以被完全反射回來，因為人體的含水率很高，具有很強的反射性。

當雷達接收器足夠靈敏（當然要比普通雷達接收器要靈敏得多）時，它就可以接收到穿過墻壁的反射信號。使用成熟的信號處理技術，過濾掉墻體和家具等靜態物體的反射，就能分離出人們真正感興趣的信號，比如有關人的位置等各種有用信息。

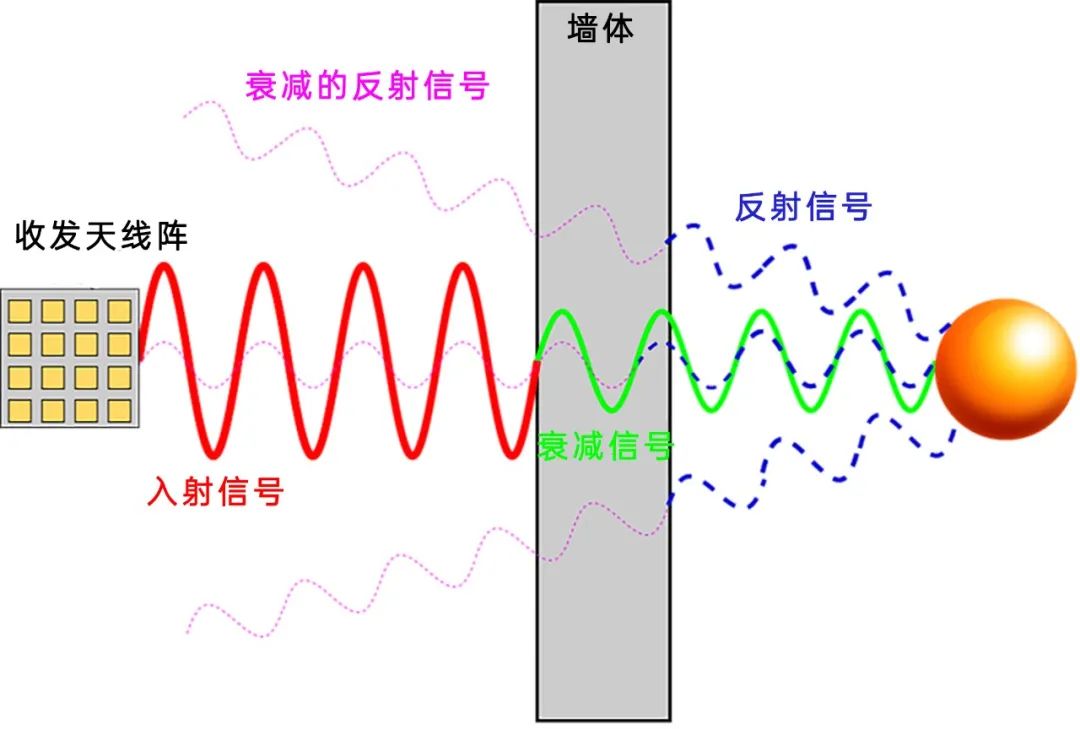

利用雷達追蹤墻壁另一側的物體，關鍵是要有非常靈敏的天線，可以接收到被大幅減弱的反射無線電波。| 圖片來源：Abdel-Kareem Moadi, CC BY-ND

以往，雷達技術在協助災害管理和執法方面的能力一直有限，因為它沒有足夠的計算能力和速度，過濾掉樹葉或碎石等復雜環境中的背景噪聲，并生成實時圖像。

但如今，雷達傳感器有能力收集和處理大量數據，即使在惡劣的環境中也能做到，并且能夠生成目標的高分辨率圖像。通過復雜的算法，它們可以近實時地顯示數據。這需要高速的計算機處理器快速處理大量數據，它還需要能快速傳輸數據的寬帶電路，從而提高圖像的分辨率。

毫米波無線技術的最新發展，從5G到5G+甚至更高配置，可能有助于進一步改進這項技術，利用更寬的帶寬提供更高分辨率的圖像。無線技術還將加快數據處理時間，大大減少了延遲。

Fathy的實驗室正在開發遠程描繪墻壁電氣特征的高速方法，這有助于校準雷達波并優化天線，使波更容易穿過墻壁，將墻壁的阻礙降到最低。團隊還開發了軟件和硬件系統，來實現雷達系統的大數據近實時分析。

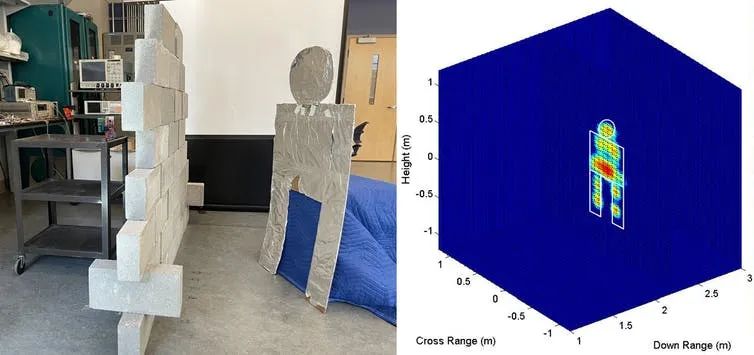

實驗室的穿墻雷達技術比如今的商業系統提供了更多細節。| 圖片來源：Aly Fathy

目前，由于天線尺寸的限制，能夠做到穿墻透視的低頻雷達系統通常是“龐然大物”。電磁信號的波長與天線的大小有關，科學家一直努力將穿墻透視雷達技術推向更高的頻率，以便建造更小、更便攜的系統。

這些穿墻透視雷達能追蹤個體的運動以及心跳和呼吸頻率。這項技術還可用于從遠處確定建筑物的整體布局，甚至可以深入墻體內部確認管道和電線的位置，并且探測隱藏的武器和餌雷。

除了為災難應對、執法和軍方提供工具外，這項技術還可用于監測老年人，或者從病房外獲得感染性疾?。ū热鏑OVID-19）患者的生命體征。

未來，人們同樣希望它能與更多技術結合。比如，甚至有人在研究一種穿墻透視的雷達，它可以生成足夠精確的人臉圖像，供面部識別系統進行精準識別。這樣一來，人們可能真正擁有了“超人”的力量。
