我們生活中，許多科技產品都依賴著固態磁體來工作。在大家的認知中，磁體似乎一定是固體的。然而，借助液相3D打印技術，我們可以用液體來制造磁性器件。

　　2019年7月19日，《科學》雜志發表了一篇名為《可重構鐵磁液滴》的文章。該研究可能會推動制造出可打印的磁性液態器件，從而具有廣闊的應用前景。

　　許多材料內部具有微觀磁矩，在外部磁場的作用下可以指向同一個方向。在鐵磁性材料中，磁矩之間的耦合會確保在外部磁場撤去后，材料仍然保持磁性。在順磁性材料中，一旦撤去外部磁場，熱漲落會迅速打破磁矩之間的耦合，使得材料宏觀上不再具有磁性。

　　磁流體是納米顆粒散布在液體中形成的混合物，常溫下由于納米顆粒的熱運動，成千上萬的納米磁極很難一致排列，故而磁流體呈現為順磁性。在外界磁場中，重力、表面張力、納米顆粒之間磁性吸引力共同作用，會在磁流體的表面創造出尖刺樣的結構。

　　研究人員采用液相3D打印技術來實現這個想法。一滴油落入水中，晃一晃后，破碎的油滴會由于表面張力作用而重新聚集并收縮成球形；如果加入洗滌劑，這些小分子表面活性劑會有效地阻止油滴聚集，使許多微小的油滴得以穩定存在。這項技術與此類似，可以在納米顆粒與表面活性劑的幫助下，在油相中打印穩定存在的水相結構，不過這里所做的是反過來將溶解于水中的磁流體材料注入有機相。

　　實驗中，帶負電的磁性納米顆粒（羧基化四氧化三鐵磁性納米顆粒，F(xiàn)e3O4-COOH NPs）直徑約20納米，分散在水相中。然后，毫米尺寸的水相液滴被注入油相，液滴中包裹著的數十億納米顆粒與溶解于相鄰油相中帶正電的表面活性劑（氨基化籠形倍半硅氧烷，POSS-NH2）在水油界面相互吸引，原位自組裝形成磁性納米顆粒-表面活性劑，吸附在水油界面。

　　隨著納米顆粒的聚集，水油界面會擠滿納米顆粒，形成一層類似固體的殼，實現阻塞相變。這層由“界面阻塞”效應形成的殼，可以使液體穩定在各種非平衡形貌結構狀態，3D打印技術即可以由此制備任意形貌的液態器件。最終磁流體從順磁狀態變成鐵磁性，也即變成液態磁鐵，也由這一界面阻塞相變引起。

　　在水油界面，自組裝形成的納米顆粒-表面活性劑會擠滿整個界面。（圖片來源：勞倫斯伯克利國家實驗室，伯克利）

　　研究人員將打印出的液滴放在電磁線圈旁邊，以使其具有磁性。不出所料，線圈將這些鐵鐵磁液滴拉向了自己。但當他們改變線圈磁場方向的時候，出人意料的事發生了：如同彼此協調的游泳運動員，這些液滴步調一致地運動，形成優美的漩渦，這些液滴不知怎地就變成了永磁體，在這項研究之前，大家一直都覺得永磁體只能是固體。

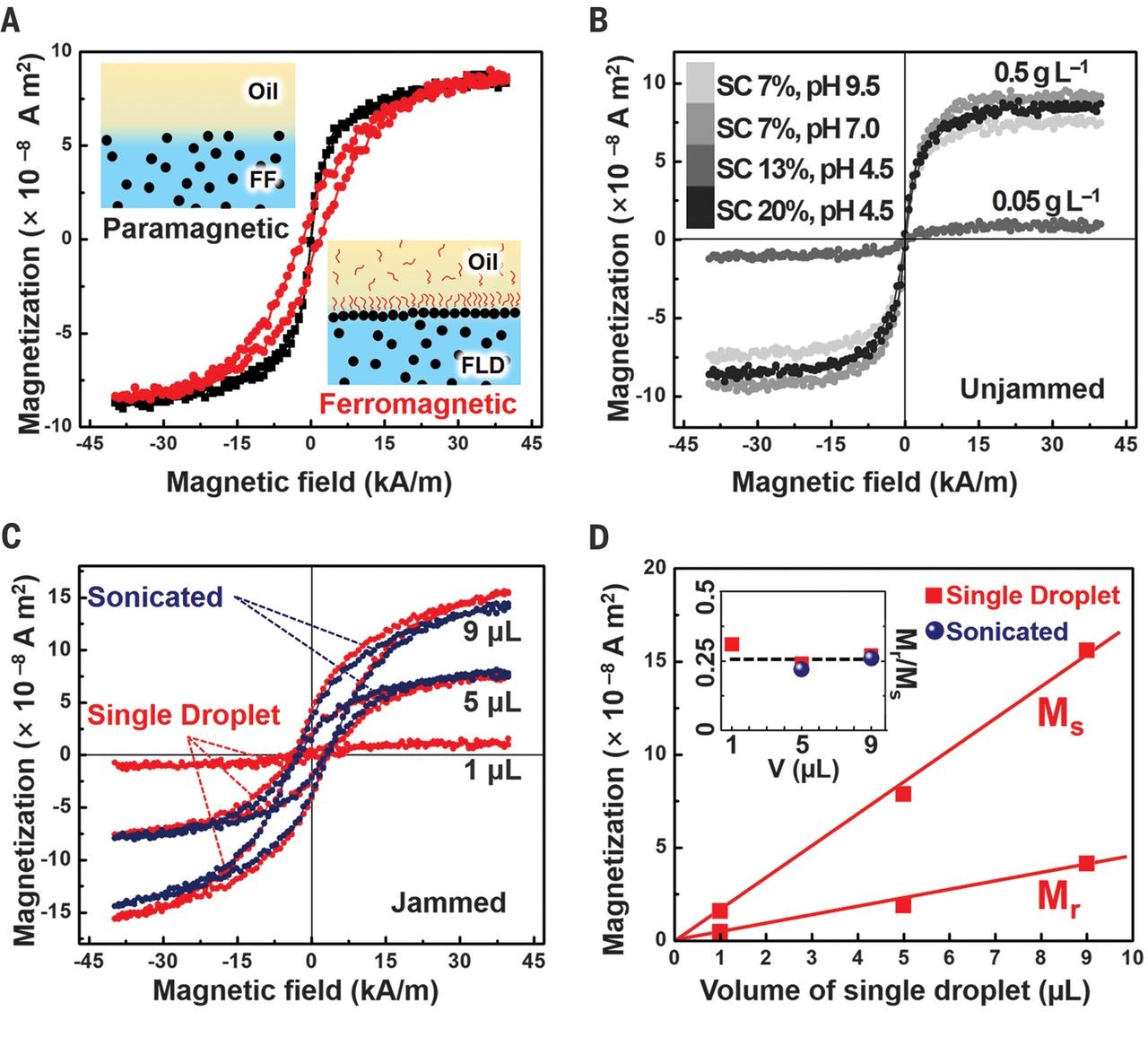

　　不論大小，所有磁體都有南極和北極。同極相斥，異極相吸。研究人員通過磁性測量發現，一旦對液滴施加磁場，所有納米顆粒的南北極都會一齊響應，無論是液滴內部的七百億個納米顆粒，還是液滴表面的十億個納米顆粒都是如此，與固態磁體毫無二致。室溫下測量液滴的磁滯回線發現，不同于傳統順磁性磁流體，這種液滴表現出一定強度的剩磁和矯頑力，轉變?yōu)殍F磁性。

　　這一發現的關鍵之處在于液滴表面擁擠的鐵氧化物納米顆粒。數十億計的納米顆粒，彼此距離只有8納米，它們相互擠壓，難以移動，在液滴表面形成了一層堅固的殼，既可以支持液滴的形狀，也可以獲得并保持磁性。

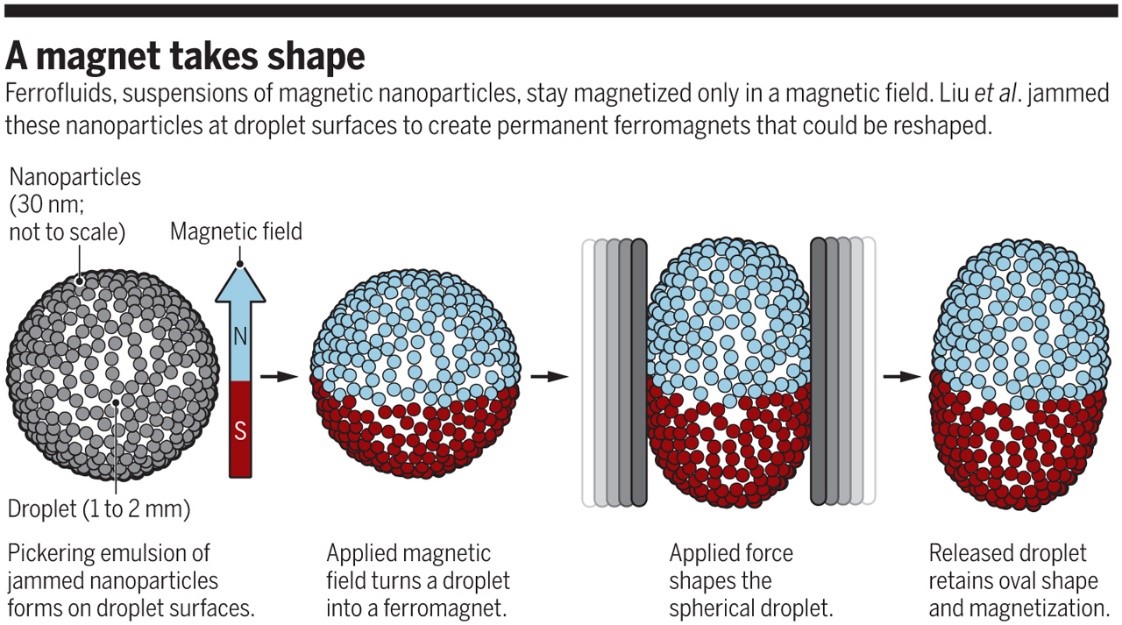

　　納米顆粒緊密排列在液滴表面，被外加磁場磁化后即可獲得磁性。即使在外力下改變形狀，磁性仍不會消失。形狀也在外力撤去后得以保持。（圖片來源：COMPASS）

　　當表面擠在一起的納米顆粒被磁化，磁化的南北極取向會以某種方式傳遞到液滴內部的納米顆粒，然后整個液滴就成為了永磁體——就像固體形成的永磁體一樣。即使把液滴分得更小更細碎，小到頭發粗細一般，磁性特點依然保持不變。

　　可重構鐵磁液滴最突出的性質是它們根據周圍環境改變形狀的能力。球形液滴可以變成柱體、薄餅、一根頭發絲粗細的管子，甚至是一只章魚的形狀，而它們的磁性特點并不會因此消失。一旦液滴變形，表面積增加會形成空位，新的納米顆粒-表面活性劑瞬間就會在空位處形成并牢牢貼附。這樣當液滴想通過表面張力的收縮作用回復到原來的球形時，液滴表面的納米顆粒并不會掉落，從而可以成功維持住新增的表面積，穩定液滴形變。這樣可以很好地支撐水相在油相里塑造成任意形狀并穩定存在。

　　由于界面磁性納米顆粒的自組裝是可逆的，通過改變水相酸堿環境，納米顆?？梢栽诮缑嫖交蛘呓馕?，從而使得液滴在磁性模式和非磁性模式之間相互轉換，實現可逆磁化或消磁。在磁性模式下，外加磁場就可以遠程控制它們的運動。

　　這種新型鐵磁液體具有的諸多奇特性質，將帶來廣闊的應用前景。研究人員計劃繼續相關研究，發展出更復雜的 3D 打印磁性液體結構，比如用液體打印的人工細胞，或者像小型螺旋槳那樣運動的微型機器人，用來向病變細胞進行靶向非侵入式的藥物運輸；此外，新型液態磁材料表征技術，如極化中子磁場成像等，也可以因此受到推動。

　　在工程上的應用之外，這項工作也可能會激發材料科學領域更多的新研究，具有奇特力學和磁學性質的材料值得期待。例如，通過將磁性液滴濃縮成濃度很高的懸浮液，我們有可能合成多孔的磁性材料，比如磁性海綿；我們也可以制造有彈性的鐵磁性聚合物薄膜。
