相信我們小時候都玩過放大鏡。

這么一塊小小的透鏡，就足以聚焦陽光將火柴點燃。

圖源：ctlives.com

那么請想象一下，如果是用一塊足球場那么大的放大鏡，能夠產生多高的溫度呢？

幾千度？幾萬度？

不，是上百萬度都不止！

??

我知道，這溫度已經遠遠突破了大家的想象力。但是，更讓人想不到的是，我們已經實現了這樣的高能量聚集！

01

巨型放大鏡

由中國科學院、中國工程物理研究院研制，建在中科院上海光機所的“神光II號”巨型激光器，就是由成百臺光學設備集成在一個足球場大小的空間內的。

當他的8束強激光通過放大鏈聚集到一個小小的燃料靶球時，在十億分之一秒的超短瞬間內發射出的激光功率，是全球電網電力總和的數倍，這是相當于太陽燃燒的能量，足以引發聚變反應。

神光II

圖源：sohu.com

神光是高功率的脈沖激光器，非常強的激光被壓縮在非常短的時間內輸出。

我們可能第一時間會想到，這么強的光是不是用來做激光武器？

不是的，神光II最為重要的目的是解決能源問題，即可控核聚變。

02

慣性約束核聚變

要了解可控核聚變，首先我們得清楚原子的變化反應是怎么一回事。

原子的變化反應有兩種，一個以原子彈為標志的核裂變，另一個就是以氫彈為標志的核聚變。

核聚變就是兩個質量較輕的原子核，在極端高溫高壓高密度的條件下，融合成一個較重的原子核的過程。

而在此過程中，會有一點點的質量虧損，根據愛因斯坦的質能方程，這一點點的質量乘以光速的平方，就能釋放出來巨大的能量。

氫彈的爆炸，需要原子彈的爆炸作為扳機，以此產生瞬間的高溫高壓高密度條件，進而達到聚變的臨界條件。

但我們?nèi)绻霚睾偷乩煤司圩?，總不能到處引爆原子彈吧？所以，現在的問題就變成了，有什么方法能夠讓人類安全地“馴服”核聚變。

實現核聚變的方法，又有兩種：

一種是以強磁場約束托卡馬克聚變裝置為代表的磁約束法；

一種是以激光慣性約束核聚變“點火”裝置的慣性約束法。

隨著激光技術的發展，前蘇聯科學家巴索夫教授在1963年、中國科學家王淦昌院士在1964年分別獨立地提出了利用激光打在聚變?nèi)剂习猩蟻韺?shí)現受控?zé)岷朔磻?yīng)的構想，由此開辟了實現受控?zé)岷司圩兎磻?yīng)的重要途徑——激光慣性約束聚變。

不同于采用強磁場約束的托卡馬克裝置，激光慣性約束聚變裝置是利用功率巨大的激光照射到靶上，將燃料向內壓縮。靶材料形成的等離子體，由于自身慣性還來不及向四周飛散就被加熱到極高溫度并發生聚變反應。

圖源：https://zhuanlan.zhihu.com/p/56773505

如上圖所示，其典型的整個反應過程主要分四個階段：

靶丸表面吸收激光束能量，在靶丸表面形成等離子燒蝕層；

靶丸表面物質向外噴射，同時產生反作用力，使燃料向心壓縮；

通過向心聚爆過程，燃料達到高溫高密度狀態；

燃料發生聚變反應，最終向外釋放出巨大能量。

因?yàn)榘型枰话愣己苄?，和黃豆大小相等，而大功率多束激光裝置則是十足的巨無霸，簡直就是一大群高射炮打蚊子。

因此，激光核聚變過程的關鍵就是，如何通過巧妙的設計和布置使得激光束能夠瞬間照射在靶丸上。

03

神光II激光器的構成

神光II激光器，正是能夠?qū)崿F(xiàn)將強光照射到靶丸上的裝置。

神光Ⅱ裝置是國內首個集物理理論、診斷、制靶、物理實驗和驅動器五位一體的綜合性激光慣性約束核聚變（ICF）研究平臺，也是我國在其后相當長的一段時間內進行聚變研究的核心平臺之一，其基本物理目標是推動我國ICF研究；其近中期目標是在腔靶物理、內爆動力學、輻射輸運、狀態方程和X射線激光等方面做出前沿探索，滿足基礎研究與國防安全建設需求；其遠期目標是為實現清潔聚變能源這一滿足人類未來能源需求的終極目標做出貢獻。

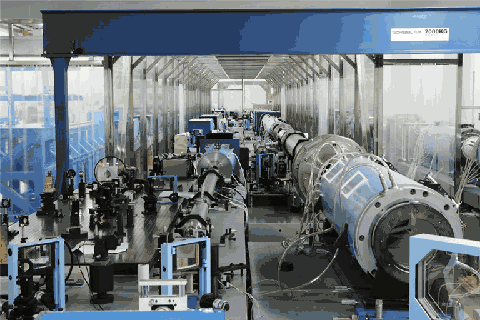

中國激光大科學裝置：神光Ⅱ高功率激光裝置

圖源：sohu.com

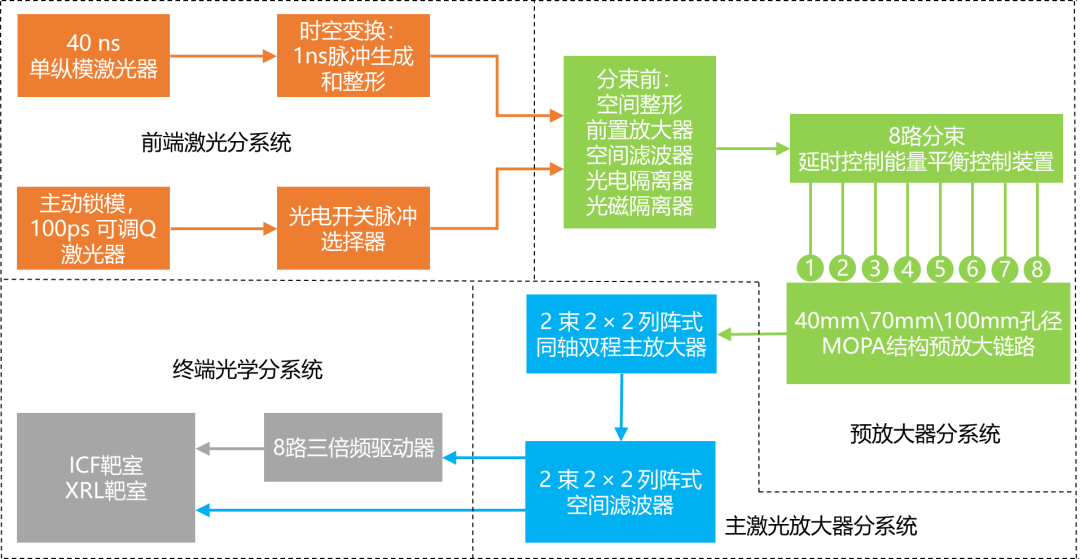

神光II激光器的結構如下：

圖源：參考文獻2

前端激光分系統：主要功能是提供可整形的1ns的較長脈沖與另一種0.1ns（100ps）的較短脈沖，作為工程總體兩種脈沖工作模式的種子源，并實現多路激光高精度同步控制。

預放大器分系統：主要功能是提供整個放大鏈路的大部分增益，實現信號脈沖能量108倍的放大，采用的是經典的MOPA結構。

主激光放大器分系統：主要功能是實現8~10倍能量增益，提供全放大鏈路80%的激光能量。該分系統的主要特色包括：“四束合一”的新型列陣式光路構型、國內首次采用的多程放大構型、8路主放大器輸出能量與波形平衡。

新型列陣式光路構型將８路激光等分為２個集成束組，每個束組包含一套2×2列陣式同軸雙程放大器和一套2×2列陣式空間濾波器，每個空間濾波器 的長度為25m、口徑為0.8m。該類構型普遍為神光Ⅱ升級裝置以及神光Ⅲ裝置等激光驅動器采用。

新型激光傳輸列陣式空間濾波器結構圖?

圖源：參考文獻2

終端光學分系統：包含靶場系統、頻率轉換系統和傳輸聚焦組件三個主要的功能單元，適應于激光驅動器功能拓展，神光Ⅱ裝置在國內首次設計并采用的雙靶室構型，包括ICF靶室與XRL靶室，普遍為其后研制的驅動器終端靶場采用。

ICF靶室為直徑為1600mm的不銹鋼球體，包括靶架安裝孔、診斷孔、觀察孔、安裝孔等共計125個窗口。

XRL靶室為內徑為1200mm、長度為2770mm的圓柱形結構，是一個多功能型靶室，光束經過不同光學系統后可形成的線聚焦可用于XRL及其應用，也可以形成較大輻照面積的靶面均勻照明，以開展高壓狀態方程等物理研究。

04

神光II的先進技術

神光Ⅱ裝置在研制過程中，獨立自主地解決了一系列技術難題，創新集成了一系列新技術。主要包括：

創新設計并研制成功的無開關同軸雙程片狀主放大器，在國際上首次投入運行；

在同軸雙程主放中創新開拓的帶濾波孔小園屏技術，解決了主放大器輸出能力問題；

首創調Q型損耗調制單縱模激光振蕩器核心新技術，在神光Ⅱ運行中獲得國際同行矚目的高穩定輸出；

創新型高穩定性冷陰極閘流管控制的時空變換激光脈沖整形技術；

為解決激光靶精密瞄準問題獨立發明的基頻和三倍頻嚴格同軸的高精度ICF靶場模擬光技術；

解決高均勻度線聚焦的凸柱面透鏡列陣創新設計工作；

最新開拓的高激光破壞閾值介質膜平頂超高斯鋸齒軟邊光欄技術；

化學法制做有特色的高激光破壞閾值三倍頻晶體表面防潮增透膜技術；

高效快速自動準直技術，解決了激光裝置全系統高精度自動準直、瞄準的關鍵等。

05

社會與經濟效益

神光Ⅱ裝置的研制不僅為即將建造的下一代激光裝置提供極為寶貴的科學技術經驗，而且?guī)恿宋覈牧峡茖W(xué)(激光玻璃、激光晶體、非線性晶體)、精密光學加工與檢驗(λ/10高平面度、低粗糙度、大口徑光學元件研磨技術、金剛石車床飛刀切削大口徑KDP晶體技術)、介質膜和化學膜層技術、高質量大口徑氙燈工藝、精密機械和裝校工藝及高壓電能源系統、快速電子學、控制電子學、二元光學技術等相關學科或技術的跨越式發展。而這些相關學科技術在國民經濟中的應用前景將是相當可觀的。

（a）大口徑釹玻璃工作物質

（b）大口徑體吸收激光能量計

圖源：參考文獻2

神光Ⅱ裝置的建成并投入運行，在我國的激光及光學界還具有特殊重要的意義。它標志著我國已具備研制高質量、更大型激光驅動器的綜合能力，并將繼續為我國的戰略能源、慣性約束聚變、X光激光和高能量密度物理等前沿基礎研究提供可靠的實驗手段，具有潛在的經濟效益和重大的社會效益。

參考文獻

[1]?慣性約束核聚變，或許是人類利用核能的另一種可能 - 知乎 (zhihu.com)

[2]?朱健強,陳紹和,鄭玉霞,等.神光Ⅱ激光裝置研制[J].中國激光,2019,46(01):15-22.

[3]?林尊琪.激光核聚變的發展[J].中國激光,2010,37(09):2202-2207.

[4]?神光II高功率激光實驗裝置研制.
